| Broyage des tissus |
| LE CRYOPIX®
ALPHELYS, BROYAGE DE SPECIMEN CONGELES |
1 SECONDE DE BROYAGE A -140°C POUR UNE
PRESERVATION SANS EGAL DU CONTENU MOLECULAIRE DE VOS SPECIMEN
ET UN RENDEMENT D'EXTRACTION ELEVE
|
|
Le broyage est le préambule
à de nombreuses extractions moléculaires
pour récupérer ADNs, ARNs, protéines
ou autres molécules.
L'expérience montre que le broyage constitue
certainement aussi l'étape la plus sensible et
à l'origine de dégradations des molécules
recherchées aussi bien qu'à des pertes
importantes.
De nombreuses techniques sont utilisées quotidiennement
telles que broyage à couteaux, à billes,
à marteaux voire à main à l'aide
d'un mortier et d'un pilon.
Malheureusement, aucune de ces techniques n'a démontré
une véritable efficacité dans l'extraction
de molécules avec un rendement et une qualité
suffisante
|
 |
Une perte de qualité et
de rendement liée au réchauffement
Le broyage réchauffe votre échantillon notamment
à cause des frottements mais aussi à cause
de certaines technologies de broyage qui ne peuvent opérer
sur pièce congelée. Dans ces conditions,
les enzymes de dégradation sont actives et altèrent
voire détruisent les molécules d'intérêt.
L'utilisation de tampons contenant des anti-activités
enzymatiques ne suffit pas. En effet, tant que le broyage
n'est pas total, l'échantillon complet n'est pas
en contact avec ce tampon. En réchauffant votre
échantillon, le broyage active les enzymes de dégradation
entraînant perte de qualité, de fonctionnalité
et de quantité. |
Un rendement
de récupération faible
Le broyage est une source de perte de rendement à
cause de la configuration de la technologie de broyage.
Ainsi, la récupération du broyat autour
des billes ou des couteaux constitue une source de perte
de matériel biologique importante, particulièrement
avec des prélèvements humains de plus en
plus petits, les tumeurs notamment. |
|
LE CRYOPIX®
REVOLUTIONNE LE BROYAGE
ALPHELYS propose aujourd'hui avec le CRYOBIX®,
une technologie de broyage qui permet de résoudre
les deux limitations importantes du broyage et simplifie
cette étape souvent fastidieuse.
Ci-contre, vue d'ensemble sur une installation de CRYOPIX®
avec sur la table à gauche le CRYOPIX®,
à droite, le boîtier de contrôle
du CRYOPIX®,
à gauche sur le sol, le DEWAR à azote
liquide pour l'injection de vapeurs dans l'enceinte
de broyage du CRYOPIX®.
En bas à droite, une technicienne en action sur
le CRYOPIX®.
|
 . |
Maximisez
vos rendements de récupération
La technologie de broyage du CRYOPIX®
a été spécialement pensée
pour réduire au minimum les pertes de rendement
liées à des pertes de poudre de broyat
dans les accessoires de broyage.
Le broyage du CRYOPIX®
se fait dans une cupule à fondconique et
parois en inox de qualité alimentaire poli.
La poudre de broyage ne peut ainsi se perdre dans
des recoins ou sur des surfaces multiples. L'accès
à la cupule est très facile et la
poudre peut aisément être récupérée
par l'utilisateur. Grâce au profil de la cupule,
des échantillons aussi petits que 50 mg voire
moins peuvent être broyés aussi bien
que des échantillons de 1g.
|
 |
|
De plus, le broyage
se faisant à très basse température,
les activités des enzymes de dégradation
sont inhibées.
Ci-contre, en haut, vue sur l'enceinte de broyage
avec un fragment de tumeur (rose). Ci-contre à
droite, vue de détail sur la cupule de broyage
à fond conique pour une récupération
optimale du broyat.
Image du bas : une technicienne en cours de récupération
de la poudre de broyage d'un fragment de tumeur
du sein
|
 |
|
 |
Garantissez
la qualité élevée de vos molécules
d'intérêt
Le CRYOPIX®
préserve les molécules d'intérêt
en maintenant l'échantillon à -140°C
durant le broyage grâce à l'injection
de vapeurs d'azote liquide.
-140°C, c'est précisément la température
qui est requise pour éviter le premier point
de cristallisation de l'eau. De plus, à ces
températures très basses, les activités
enzymatiques sont quasi absentes éliminant
ainsi tous risques d'altérations ou de dégradations.
Vous récupérez ainsi vos molécules
d'intérêt en l'état natif, sans
dénaturation des protéines ou lyse
enzymatique de vos ARNs et ADNs.
|
|
L'injection
de vapeurs d'azote liquide permet de maintenir l'ensemble
des pièces en contact avec l'échantillon
à très basse température.
Toutes techniques peuvent être utilisées
sur les extraits : ELISA, immunoessais et spectrométrie
de masse pour les protéines, RT PCR pour
vos ARNs, puces à ADNs,…Les résultats
sont toujours reproductibles et de haut niveau.
Le CRYOPIX®
est utilisé dans l'extraction routinière
des protéines, ADNs et ARNs pour l'établissement
de diagnostic clinique.
Les essais menés par différentes équipes
de recherche ont montré d'excellents rendements
et haute qualité par contrôle qualité
sur HP Agilent. Les résultats ont pu montrer
également une excellente corrélation
entre les ADNs et l'expression des ARNs et des protéines.
Les ARNs de différentes tailles sont préservées
de manière linéaire.

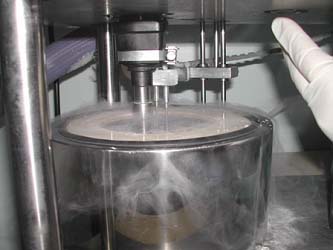

L'image ci-dessous montre l'enceinte de broyage
avec l'injection de vapeurs d'azote liquide pour
maintenir une très basse température.
|
|
| Broyez des dizaines d'échantillons
en quelques instants ! |
|
Le CRYOPIX®
broie quasi-instantanément tous échantillons
congelés.
Déposez votre échantillon, appuyez
sur le bouton, c'est broyé. Le broyage ne
prend pas plus que le temps de compter une seconde
! Vous ne trouverez aucun autre broyage aussi rapide.
C'est cela aussi qui garantit une absence d'altération
ou de dégradations de vos molécules
d'intérêt. |
|
|
Ne craignez plus les
sessions de broyage, c'est devenu très simple et
sécurisé avec le CRYOPIX®
!
Le CRYOPIX®
est un outil simple. La mise en température basse
ne requiert que 20 minutes et l'appareil est prêt
à broyer. Tarez vos tubes de collecte des poudres
de broyage, déposez vos prélèvements
dans la cupule, appuyez sur le bouton pour broyer, récoltez
la poudre, distribuez le tampon de lyse. C'est aussi simple
à faire qu'à écrire !
Très peu de pièces sont contaminées
durant le broyage. D'autant moins de temps à passer
en nettoyage !
L'azote liquide est directement géré par
le CRYOPIX®
évitant ainsi tous risques de brûlures liées
à la manipulation par l'utilisateur.
Par ailleurs, le broyage requiert la pression simultanée
de deux boutons, obligeant ainsi l'utilisateur à
maintenir ses mains à l écart des pièces
mobiles du CRYOPIX®
pour une plus grande sécurité de manipulation. |
|
Spécifications techniques
Température de broyage : -135 à -140°C
Pièces en contact avec l'échantillon :
inox poli qualité 316 L. Nettoyage eau et javel.
Alimentation électrique : 100-250 V, 50-60 Hz,
4A
Alimentation en gaz : azote gaz sec pour la pressurisation
du DEWAR à azote liquide
Consommation approximative en azote gaz :
Consommation approximative en azote liquide :
Poids du CRYOPIX®
:
Poste de broyage : 25 kgs
Boîtier de contrôle : 8 kgs
Masque pour protection contre les aérosols, lunettes
ou visière pour protection contre les projections
éventuelles d'azote liquide.
La fourniture comprend :
Poste de cryobroyage, boîtier de contrôle,
DEWAR à azote liquide avec son système
de détection de niveau, la canne de prélèvement,
connexions et tubulures pour le DEWAR et la bouteille
à azote sec.
Le CRYOPIX®
fait l'objet de plusieurs brevets.
CRYOPIX®
est une marqué déposée.
L'ensemble des images présentes dans cette section
a été obtenu avec l'aimable concours du
Laboratoire de RadioAnalyse du Centre de Lutte Contre
le Cancer Val d'Aurelle, Montpellier, France.
|
|
|
|
,
