Station d'Analyse Automatisée des Tissue Arrays
SPOT BROWSER® V2e |
|
|
| LA STATION D 'ANALYSE DES TISSUE ARRAYS SPOT BROWSER 2 ACCELERE LA DECOUVERTE DE NOUVEAUX MARQUEURS PRONOSTIQUES DANS LE CANCER DU COLON. Voir plus |
|
| La nouvelle génération d'analyseur de Tissue Arrays pour des analyses encore plus faciles et rapides |
Les Tissue Arrays constituent à présent un nouveau moyen d'étudier rapidement un très grand nombre de tissus différents en morphologie, immunohistochimie ou hybridation in situ. L'analyse de ces grands nombres de tissus sous microscope constitue une étape lourde, fastidieuse et source d'erreurs. De plus, l'exploitation des données d'analyse devient rapidement complexe du fait de la quantité importante à traiter.
SPOT BROWSER® apporte depuis plusieurs mois une solution élégante, simple et efficace à ces problèmes et lève ces limitations.

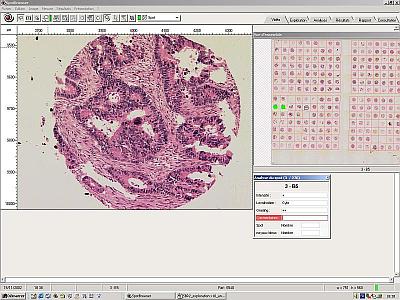

SPOT BROWSER® est une station d'analyse d'image sous microscope intégrant caméra couleur et platine motorisée. Elle permet le scanning rapide du Tissue Array, l'attribution de coordonnées à chacun des spots pour garantir une traçabilité totale et procure une interface permettant la saisie des données de l'analyse visuelle du pathologiste sur l'écran informatique haute résolution ou |
 |
| (Cliquez sur la photo pour l'agrandir) |
|
sous les oculaires et des raccourcis clavier pour autoriser un balayage très rapide de l'ensemble des spots de tissus. Les données d'analyse collectées sont exportées sous Excel pour traitement statitique ultérieure.
ALPHELYS introduit SPOT BROWSER® V2e, sa nouvelle génération d'analyseur d'image automatisé pour tissue arrays. Cette nouvelle version autorise une analyse encore plus rapide de vos tissue arrays et apporte de nouvelles fonctionnalités de détection et de quantification automatique sur les spots de tissus. SPOT BROWSER® V2 facilite la consultation post-analyse des données collectées image et information. |
|

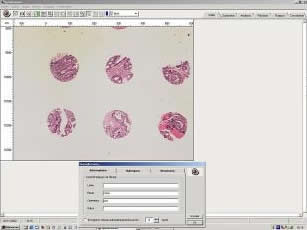

| Paramétrage simplifié de votre étude |
SPOT BROWSER® V2e simplifie le paramétrage de vos études sur tissue array.
SPOT BROWER® V2e vous permet d'analyser vos coupes de tissus soit par inspection visuelle et saisie de vos conclusions par clavier soit par détection automatique de certains paramètres tels que comptage de noyaux, quantification de signal, calcul de surface, morphométrie ou les deux simultanément dans une même étude.
Identifier votre lame, l'étude et l'opérateur.
Créez les champs de saisie pour l'analyse visuelle (nombre illimité) avec le choix entre liste de mots-clefs prédifinis (exemple : grading +/++/+++/-) ou saisie libre.
Créez les objets à détecter automatiquement (nombre illimité) et exécutez la routine simplifiée d'apprentissage pour apprendre au système comment détecter ces objets. |
|
(Cliquez sur une des photos pour l'agrandir) |
|

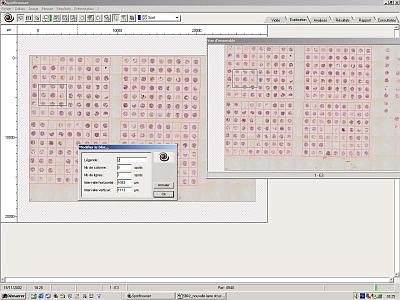

| Système de grille souple pour l'attribution des coordonnées |
SPOT BROWSER® V2e permet, grâce à des grilles souples, l'attribution de coordonnées (exemple : bloc 1, A1...) précises à tous les spots de tissus de votre tissue array éliminant ainsi tous risques d'erreurs lors de la navigation. Le système de grille SPOT BROWSER® V2e permet de gérer aisément tous tissue arrays même les plus déformés, avec ou sans sous-grilles, de différentes tailles. Chaque grille et sous-grille peuvent être nommées.
Le système de grille SPOT BROWSER® V2e enregistre précisément la position de chaquespot dans le tissue array à un grossissement donné. Vous pouvez ainsi aisément retourner vers un tissue array partiellement analysé et reprendre son analyse.
SPOT BROWSER® V2e permet la création d'une carte à faible grossissement du tissue array. Cette carte est interactive et |
 |
| (Cliquez sur la photo pour l'agrandir) |
|
| par simple click de souris vous permet d'atteindre n'importe quel point du tissue array sans perte d'orientation. |
|

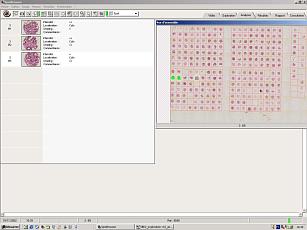

| Interface paramétrable pour l'analyse visuelle de tissue arrays |
SPOT BROWSER® V2e procure une interface entièrement paramétrable pour permettre la saisie en ligne des conclusions de l'inspection visuelle sur chaque spot de tissu.
L'interface a été optimisée, grâce à une collaboration avec le laboratoire d'anatomo-pathologie de l'Institut Paoli Calmette (Marseille, France), et d'une pathologiste expérimentée, notamment sur l'analyse des tissue arrays (Madame le Docteur Jocelyne JACQUEMIER), pour une saisie au clavier extrêmement rapide des conclusions, avec enregistrement automatique des données entrées, capture de l'image du spot et navigation automatique au spot suivant. SPOT BROWSER® V2e réduit la charge de travail que constitue l'analyse d'un tissue array et rend les données d'analyses facilement exploitables. |
 |
| (Cliquez sur la photo pour l'agrandir) |
|
|

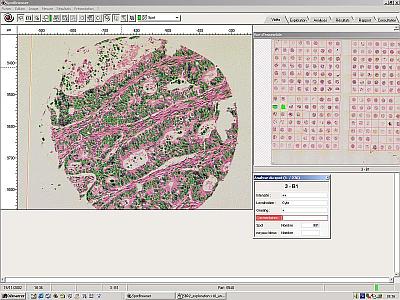

| Détection automatique d'objets |
SPOT BROWSER® V2e permet à la fois la saisie de conclusions de l'observation visuelle et la détection d'objets avec enregistrement automatique des résultats de cette analyse dans une table.
L'opérateur peut aisément choisir d'utiliser l'une ou l'autre des options d'analyse ou les deux grâce à des raccourcis clavier.
La technologie SPOT BROWSER® permet la détection sur une image en vidéo temps réel non capturée pour une analyse plus rapide. |
 |
| (Cliquez sur la photo pour l'agrandir) |
|
|

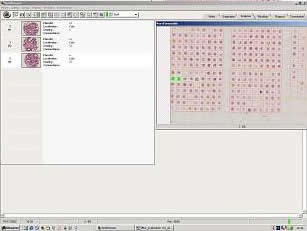

| Stockage des résultats de l'analyse et des images |
| Les résultats des analyses et les images des spots sont stockées dans des tables assurant la traçabilité avec les identifiants des spots. La base de données est entièrement exportable sous Excel grâce à une requête d'export ou autre format de fichier type .csv ou .txt. Lors de l'utilisation de la détection automatique ou d'outils de morphométrie, l'ensemble des tracés est conservé avec leur position relative sur l'image au grossissement d'observation. Les images peuvent être également améliorées et annotées. |
|
|
| (Cliquez sur une des photos pour l'agrandir) |
|
|

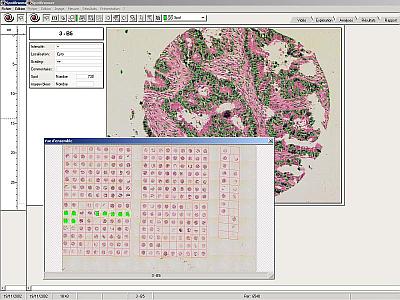

| Consultation des résultats d'analyse |
| Les résultats de l'analyse d'un tissue array et les images des spots de tissus peuvent être consultées a posteriori sans la lame contenant le tissue array concerné. La consultation peut également se faire avec la lame en place sur le microscope, permettant ainsi à l'opérateur, par relocalisation automatique - lien dynamique entre les tables et les positions des spots - , de visualiser à nouveau le spot et vérifier ainsi les résultats. |
 |
| (Cliquez sur la photo pour l'agrandir) |
|
|

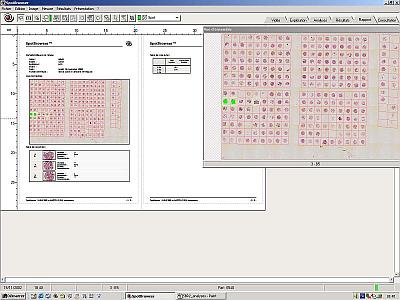

| Audit trail |
| Un rapport d'audit traçant l'ensemble des données d'analyse, de détection et les images capturées peut être imprimé sans configuration particulière. |
 |
| (Cliquez sur la photo pour l'agrandir) |
|
|

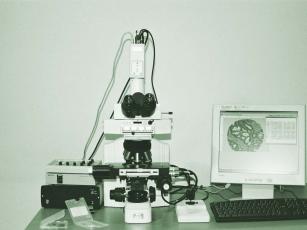

| La Station Intégrée SPOT BROWSER® V2 |
SPOT BROWSER® V2e est une station intégrée et optimisée comprenant :
- un microscope droit avec objectifs pour l'observation en fond clair et/ou fluorescence ;
- un platine motorisée 2 axes 1 lame avec télécommande ;
- une caméra couleur triCCD de haute résolution avec interfaçage de capture ;
- un poste informatique DEL Hautes Performances intégrant carte vidéo temps réel et écran plat 21'' pour un grand confort d'analyse ;
- Licence Spot Browser® V2e. |
 |
| (Cliquez sur la photo pour l'agrandir) |
|
| |
|
La station peut être utilisée pour d'autres applications plus traditionnelles sur coupes de tissus classiques.
Nous pouvons également vous proposer des configurations intégrant des composants dont vous disposeriez dans votre laboratoire. N'hésitez pas à nous contacter pour plus d'informations ! |
|
PUBLICATIONS
• Pagès F and al. Effector memory T cells, early metastasis, and survival in colorectal cancer. N Engl J Med. 2005 Dec 22;353(25):2640-1. Pubmed ID : 16371631
• Galon and al.,Type, Density, and Location of Immune, Cells Within Human Colorectal Tumors, Predict Clinical Outcome, SCIENCE, 2006 Sep 29, Vol 313, 1960. |
|
|
Pour commander
Spot Browser® V2e
Référence 00-SBR-02 |
| |
|
